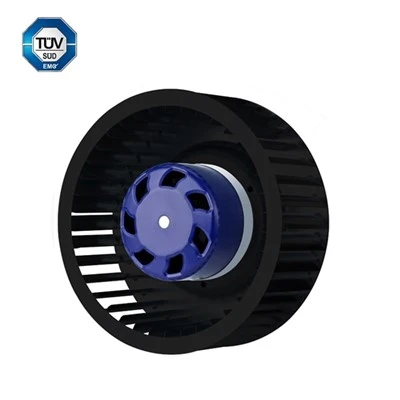

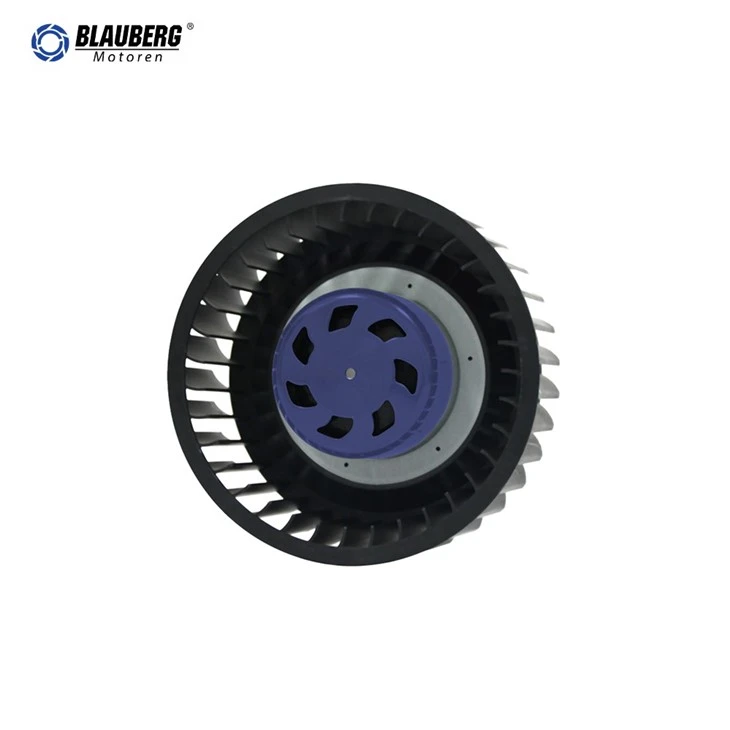

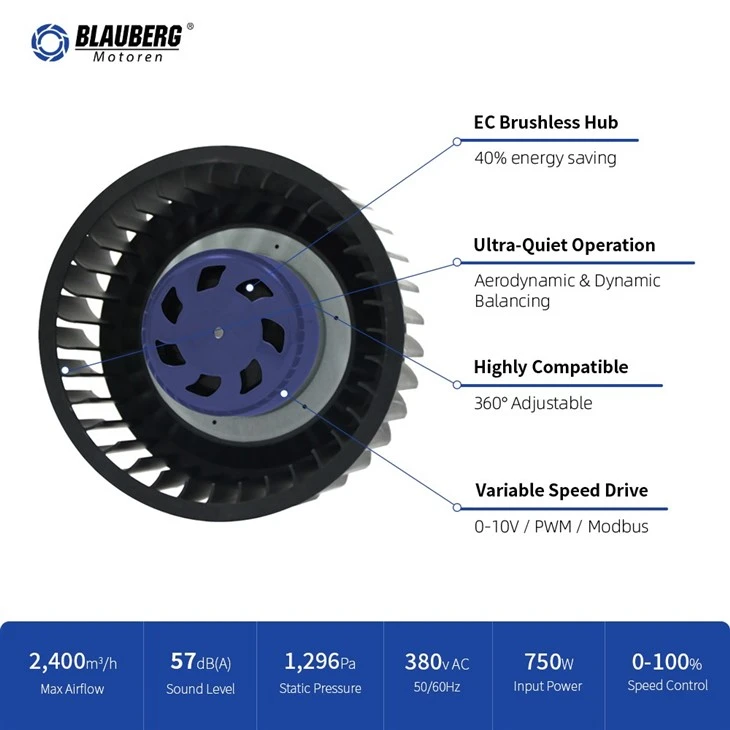

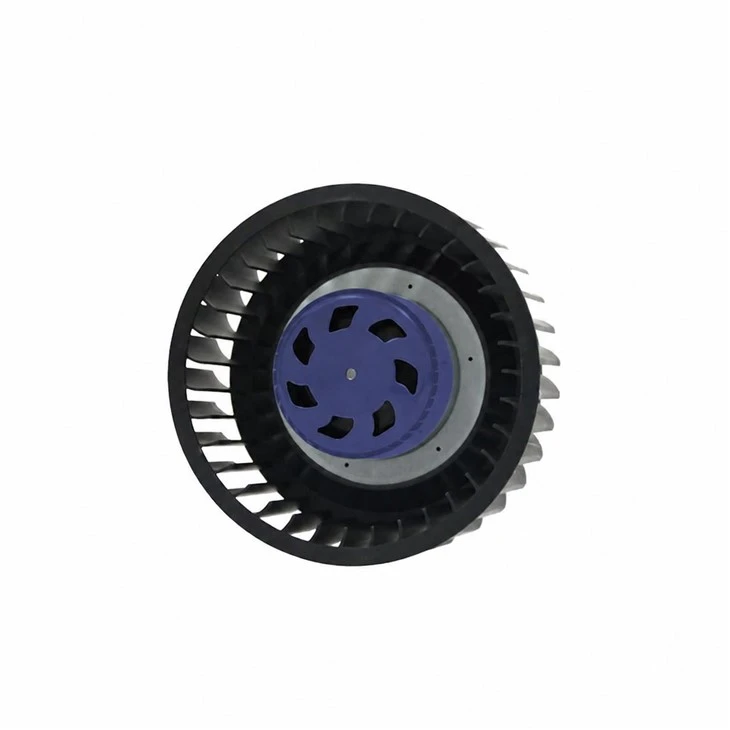

Suzhou Blauberg Motoren Technology Co., Ltd. is een van de toonaangevende fabrikanten en leveranciers van blauberg bl-f160b-ec-02 160mm ec voorwaarts gebogen centrifugaalventilator in China. Welkom bij het kopen van op maat gemaakte bulkproducten van hoge kwaliteit, gemaakt in China, hier en ontvang een offerte van onze fabriek. Voor prijsadvies kunt u contact met ons opnemen.
Basisinformatie
| Model | BL-F160B-EC-02 | Producttype | EC voorwaarts gebogen centrifugaalventilator |
| Fase | 1~ | Nominale spanning | 230 V wisselstroom |
| Frequentie | 50/60 Hz | Nominale snelheid | 1800 ±5% tpm |
| Max. Ingangsvermogen | 115 W | Max. Ingangsstroom | 0.85 A |
| Geluidsniveau | 64 dB(A) | Omgevingstemperatuur | -25 tot +60 graad |
| Certificering | CCC, RoHS | Bescherming | IP55 |
Technische beschrijving
| Afmetingen | 160 × 160 × 85,8 mm | Waaiermateriaal | PA+GF |
| Rotatie | Met de klok mee, gezien vanaf de rotorzijde | Rotoroppervlak | Poedercoating |
| Isolatieklasse | Klasse B | Bedrijfsmodus | S1 |
| Handelswijze | Kogellager | Kabellengte | 500 ±20mm |
| Vochtigheid | 5%–90% RV | Motortype | EC-motor met externe rotor |
| Waaierafwijking | Axiaal Kleiner dan of gelijk aan 0,5 mm; radiaal Kleiner dan of gelijk aan 0,5 mm | Motorbeveiliging | Vergrendelde rotor, thermisch, onder-/overspanning en overstroom |
Producttoepassing
| 1 | Oplaadkolom | 9 | Apparatuurkoelingsproject |
| 2 | Keukenrookafvoersysteem | 10 | Project ventilatie-eenheid |
| 3 | FFU-project | 11 | AHU-project |
| 4 | Computerruimtekoeling | 12 | Luchtzuiveringsproject |
| 5 | Luchtvervoer per spoor-Conditioning | 13 | Warmtewisselaarproject |
| 6 | Elektrische apparaten | 14 | Telecomcontainerproject |
| 7 | FanGrid-project | 15 | Datacenterkoelingproject |
| 8 | Project ventilatieapparatuur | 16 | Industrieel koelsysteem |
Luchtprestaties
Algemene afmetingen
Elektrische aansluiting
| Lijn | Conn. | Aanduiding | Kleur | Functie / Opdracht |
| Stroomlijn | PE | Groen/Geel | Beschermende aarde | |
| Stroomlijn | U1 | L | Bruin | Stroomvoerende draad |
| Stroomlijn | U2 | N | Blauw | Neutrale draad |
| Controlelijn | U4 | +10V | Rood | 10 V stuurstroomuitgang |
| Controlelijn | U5 | Snelheidscontrole | Geel | 0–10 V/PWM snelheid-stuuringang |
| Controlelijn | U6 | Signaalfeedback | Wit | RPM-uitgangssignaal |
| Controlelijn | U7 | GND | Blauw | Controle grond |
Opmerking
| 1 | Sluit de stroom- en stuurleidingen strikt aan volgens het bedradingsschema. |
| 2 | Sluit de witte signaaldraad niet rechtstreeks aan op de rode signaaldraad of op een externe DC-voeding. |
| 3 | Als de ventilator niet start, controleer dan de snelheids-ingangsspanning en bedrading. |
| 4 | Het kan enkele seconden duren voordat de ventilator start; raak de waaier of rotor niet aan als deze onder spanning staat of op lage snelheid draait. |
| 5 | Controleer voordat u de stroom-inschakelt of de motor veilig is geïnstalleerd. |
| 6 | Trek niet aan de stroomkabel; een beschadigde kabel moet door de fabrikant worden vervangen. |
| 7 | Laat de motor niet vallen en sla er niet tegen. |
| 8 | Spoel de motor niet door met water. |
| 9 | Raadpleeg Blauberg voordat u een maatwerkproduct gebruikt buiten de overeengekomen bedrijfsomstandigheden. |
| 10 | Het motorhuis kan na het uitschakelen heet blijven; neem voorzorgsmaatregelen tegen brandwonden. |
| 11 | Houd vuil uit de behuizing en reinig indien nodig de binnenkant. |
| 12 | Draai vóór installatie en gebruik de rotor met de hand om er zeker van te zijn dat er geen sprake is van een botsing, interferentie of vastlopen. |
| 13 | Gebruik de motor niet alleen zonder waaier of belasting. |
| 14 | Bewaar het opnieuw verpakte product bij -40 graden tot +80 graden en niet meer dan 95% RH, vrij van corrosieve gassen en minimaal 15 cm boven de vloer. |
| 15 | Installeer de ventilator buiten het bereik van kinderen en laat kinderen deze niet gebruiken. |
| 16 | Het uiteindelijke interpretatierecht van deze specificatie behoort toe aan Blauberg. |
Levensduur en onderhoud, garantie
| 1 | De ontwerplevensduur bedraagt 50.000 uur bij 40 graden, beperkt door de levensduur van de kogel-; de werkelijke levensduur varieert afhankelijk van de temperatuur, vochtigheid, installatie, belasting en andere bedrijfsomstandigheden. |
| 2 | Reinig en onderhoud de ventilator elke 3–6 maanden, afhankelijk van de gebruiksomgeving. |
| 3 | De volledige-machinegarantie bedraagt twee jaar vanaf aankoop (afhankelijk van de leveringsdatum). Productie-kwaliteitsfouten worden gratis gerepareerd of vervangen; schade veroorzaakt door onjuiste demontage, behandeling, verkeerd gebruik, natuurrampen of overmacht is uitgesloten. |
Downloaden
BL-F160B-EC-02 productspecificatie.pdf
